Description

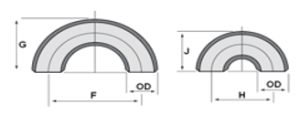

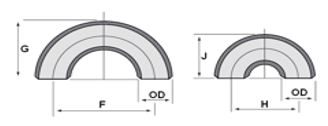

Pipe Size mm Diameter at Bevel (OD) Centre to Centre (F) Back to Face (G)
15 21.3 76.2 47.8
20 26.7 57.2 42.9
25 33.5 76.2 55.6
32 42.2 95.2 69.8
40 48.3 114.3 82.6
50 60.5 152.4 106.4
65 73.2 190.5 131.8
80 88.9 228.6 158.8
100 114.3 304.8 209.6
